MHZ Dachbeschattung innen

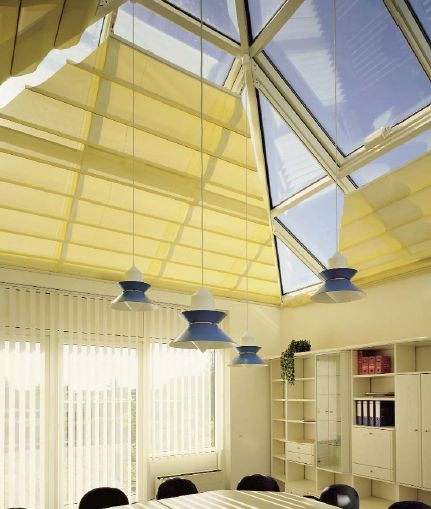

Foto: MHZ  |  Dachbeschattung DELTA

Die MHZ Innenbeschattung DELTA besticht durch eine große Variantenvielfalt mit breiter Modellpalette, verschiedenen Antriebsmöglichkeiten sowie einer enormen Auswahl an unterschiedlichen Stoffbespannungen.

Die Beschattungsanlagen erfüllen höchste Anforderungen in Bezug auf Flexibilität und ermöglichen so die maßgenaue Abstimmung an fast jede Glasarchitektur.

Die Einsatzbereiche der MHZ Innenbeschattungen liegen u.a. im Wintergarten als Alternative bzw. zur Ergänzung von Außenbeschattungsanlagen.

Aufgrund der integrierten Gegenzugtechnik (Ausführung DELTA Typ H) können die Anlagen auch hervorragend zur Beschattung von Oberlichtern oder Lichtbändern eingesetzt werden. Selbst Sonderformen mit ein- oder beidseitigen Überständen sind problemlos zu realisieren.

Die Bedienung der Anlagen erfolgt hauptsächlich mittels Elektroantrieb, wobei auch mehrere Felder gemeinsam über einen Antrieb bedient werden können. Es ist jedoch auch eine einfache, manuelle Bedienung mittels Schnurzug (nur Typ S) bzw. Mittelgetriebe mit abnehmbarer Trichterkurbel (DELTA Typ S und H) möglich.

Innenbeschattungen haben den Vorteil, daß Sie wetterunabhängig eingesetzt werden können. Das Aufwärmen der Fassade durch die Energieeinstrahlung (speziell bei schönem Wetter) kann jedoch nicht verhindert werden. Daher sollten Innenbeschattungen nur in Verbindung mit entsprechender Lüftungs- oder Klimatechnik eingesetzt werden.

Bei der Farbauswahl empfehlen wir eher helle Farbtöne, um eine übermäßige Erhitzung des Raumes zu vermeiden.

MHZ Dachbeschattung DELTA S

Bild: MHZ  |  Dachbeschattung DELTA S

Modell:

08-1910

MHZ DELTA S Schwerkraftanlage, Mindestneigung 10°. Bedienung mittels Schnurzug, Kurbel oder Elektro-Antrieb.

Innenbeschattung mit gerafftem Behang als Schwerkraftanlage. Wandprofil mit Antriebstechnik. Fall- und Behangschienen zur Aufnahme des Behangs. Behang aus einzelnen Stoffbahnen, 35 cm breit. Seitliche Führungsschienen. Kugelketten für gleichmäßigen Stoffdurchhang. Kopplung mehrerer Anlagen möglich.

• Technische Daten:

Breite, Ausfall, Neigungswinkel und Bogenradius:

Feldbreite von 65 cm bis 325 cm, Ausfall von 125 cm bis 600 cm, Neigungswinkel von 10° bis 35°

• Bedienung:

Schnurzugbedienung: bis max. 12m². Verfahren des Behangs durch Ziehen bzw. Nachlassen der Zugschnur. Bedienseite wahlweise links oder rechts. Arretierung durch Schnurwickelhaken.

Kurbelbedienung: mittig montiertes Getriebe mit abnehmbarer Bedienkurbel in verschiedenen Standardlängen (144, 184 und 210 cm).

Elektroantrieb: mit manuell einstellbarer Endlagenabschaltung und Thermoschutz, mittig montiert.

• Montage:

- unter die Konstruktion mit Spannhebeln

- zwischen die Konstruktion mit Sparrenwinkeln und Spannhebeln

MHZ Dachbeschattung DELTA H

Bild: MHZ  |  Dachbeschattung DELTA H

Modell:

08-1913 Typ H

08-1914 Typ HB

MHZ DELTA H Gegenzuganlage für waagrechte und schräge Glasflächen (Typ H) und senkrechte Flächen (Typ HB). Bedienung mittels Kurbel oder Elektroantrieb, über Zahnriemen in den Führungsschienen.

Innenbeschattung mit gerafftem Behang als Gegenzuganlage. Wandprofil mit Antriebstechnik. Fall- und Behangschienen zur Aufnahme des Behangs. Behang aus einzelnen Stoffbahnen, 35 cm breit. Seitliche Führungsschienen. Kugelketten für gleichmäßigen Stoffdurchhang. Kopplung mehrerer Anlagen möglich.

• Technische Daten:

Breite, Ausfall, Neigungswinkel und Bogenradius:

Typ H:  Feldbreite von 65 cm bis 325 cm, Ausfall von 125 cm bis 700 cm, Neigungswinkel von 0° bis 40°

Typ HB: Feldbreite von 65 cm bis 325 cm, Ausfall von 125 cm bis 700 cm, senkrechte Höhe bis 250 cm, Gesamtausfall: Ausfall und senkrechte Höhe bis 700 cm, Neigungswinkel von 0° bis 40°

• Bedienung:

Kurbelbedienung: mittig montiertes Getriebe mit abnehmbarer Bedienkurbel in verschiedenen Standardlängen (144, 184 und 210 cm).

Elektroantrieb: mit manuell einstellbarer Endlagenabschaltung und Thermoschutz, mittig montiert.

• Montage:

- unter die Konstruktion mit Spannhebeln

- zwischen die Konstruktion mit Sparrenwinkeln und Spannhebeln

MHZ Dachbeschattung INTRA

Bild: MHZ  |  Dachbeschattung INTRA

Modell:

08-1320

MHZ INTRA Dachbeschattung für den innenliegenden Bereich, im Außenbereich nur unter geschlossenen Glasflächen einsetzbar. Gerollte Gegenzuganlage für waagrechte und schräge Glasflächen. Antriebseinheit mit 2-teiliger Aluminiumkassette (untere Abdeckung abnehmbar), seitliche Führungsschienen und Ausfallprofil.

Längenausgleich über Zweiwellensystem (Koaxial-Technik), Tuchwelle aus verzinktem Stahlblech (Ø 90 mm), mit innenliegender Antriebswelle aus Aluminium (Ø 67 mm). Bedienung mittels Elektro-Antrieb.

• Technische Daten:

Breite: Rasterbreite von 100 cm bis 450 cm

Ausfall: von 100 cm bis 450 cm

Dachneigung: von 0° bis 45° (Dachneigungswinkel größer 45° auf Werksanfrage)

Laufrichtung grundsätzlich von oben nach unten.

• Bedienung:

Elektro-Antrieb: mit elektronischer Drehmomentabschaltung und externem Endschalter sowie Thermoschutz.

Option: Elektro-Antrieb mit integriertem Funkempfänger und Handsender.

• Montage (Lieferung ohne Montageschrauben bzw. Dübel):

- Montage unter die Konstruktion mit verstellbaren Abstandshaltern (+/- 7mm) in verschiedenen Höhen (60, 100, 125, 150, 175 und 200 mm).

- Montage zwischen die Konstruktion mit Abstandshaltern für Nischenmontage
