Dachbeschattung ALTO Gegenzuganlage gebogen

Gut aussehen: das steht auch einer Außenbeschattung zu Gesicht.

ALTO von MHZ beweist, wie intelligent die moderne Begleitung für anspruchsvolle Glasflächen werden kann. Optimale Performance ist hier zum Programm geworden.

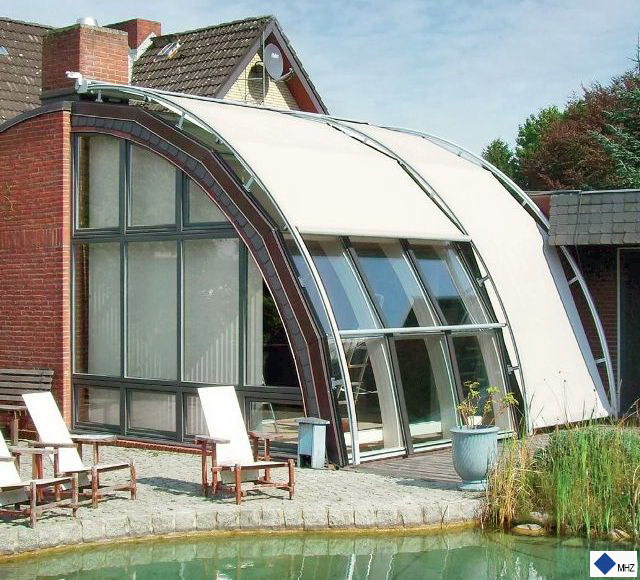

So trägt der stabile Konstruktionsaufbau Abmessungenbis 550 cm Breite. Und die ALTO-Bogenanlage garantiert Ihnen, dass nicht nur Kuppelanlagen aufs Schönste komplett beschattet werden, sondern auch schräge und senkrechte Glasflächen als durchgehende Anlage.

Wenn dieAnforderung für Wintergarten, Glasdach, Freisitz oder Oberlicht noch diffiziler ist: Anfragen beantwortet ALTO mit maßgeschneiderten Sonderlösungen. So viel Leistung ist natürlich kein Zufall, sondern die konsequente Folge von innovativer Technik wie dem Koaxial-Gegenzug. Und dem Know-how, sie richtig einzusetzen.

Produktvorteile:

- Stabiler Konstruktionsaufbau

– Für große Abmessungen geeignet Innovative Koaxial

- Gegenzugtechnik

– Optimale Tuchspannung bzw . Kraftverteilung

- Verschiedene Ausführungsvarianten

– Beschattung Schräg-Senkrecht und gebogen ebenfalls lieferbar

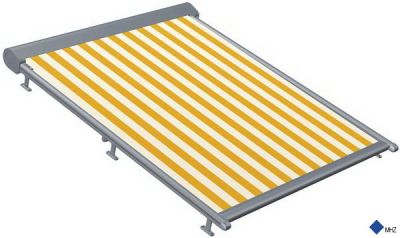

Gegenzuganlage MHZ Dachbeschattung ALTO

Gegenzuganlage Dachbeschattung ALTO

Modell:

08-1425 Grundfeld

08-1426 Zusatzfeld



Wintergartenbeschattung als Gegenzuganlage für waagrechte und schräge Glasflächen. Für mittlere und große Glasflächen. Antriebseinheit mit 2-teiliger Aluminiumkassette (obere Abdeckung abnehmbar), seitliche Führungsschienen und Ausfallprofil, zusätzliches Distanzrohr ab 351 cm Ausfall. Längenausgleich über Zweiwellensystem (Koaxial - Technik), Tuchwelle aus verzinktem Stahlblech (Ø 90 mm), mit innenliegender Antriebswelle aus Aluminium (Ø 67 mm). Bedienung mittels Elektroantrieb. Kopplung von max. 2 Anlagen (max. Gesamtbreite 800 cm, max. Gesamtfläche 40 m²) mit einem Elektro-Antrieb.

• Technische Daten:

Breite: Rasterbreite von 100 cm bis 550 cm

Ausfall: von 100 cm bis 600 cm(Fläche pro Feld max. 28 m²)

Dachneigung: von 0° bis 45° (Dachneigungswinkel größer 45° auf Werksanfrage)

• Bedienung:

Elektro-Antrieb: mit elektronischer Drehmomentabschaltung und externem Endschalter sowie Thermoschutz.

Elektro-Antrieb mit integriertem Funkempfänger und integriertem Handsender.

• Grund- und Zusatzfelder:

Grundfeld mit zwei Führungsschienen

Zusatzfeld mit einer Führungsschiene, Antrieb über Grundfeld.

Option: Zusatzfeld mit separatem Antrieb.

• Varianten:

Profilrohrausfräsung: Einseitige Ausfräsung an der mittleren Führungschiene zur Aufnahme der versetzten Antriebseinheit. Seitendeckel zweiteilig.

Bogenanlage: Abmessungen auf Werksanfrage.

• Montage (Lieferung ohne Montageschrauben bzw. Dübel): mit verstellbaren Abstandshaltern (+/- 7mm) in verschiedenen Standardhöhen (100, 125, 150, 175, 200 mm).

Gegenzuganlage MHZ Dachbeschattung MIKRA

Gegenzuganlage Dachbeschattung MIKRA

Modell:

08-1420



Wintergartenbeschattung als Gegenzuganlage für waagrechte und schräge Glasflächen. Für kleine und mittlere Glasflächen. Antriebseinheit mit 2-teiliger Aluminiumkassette (obere Abdeckung abnehmbar), seitliche Führungsschienen und Ausfallprofil, zusätzliches Distanzrohr ab 351 cm Ausfall. Längenausgleich über Zweiwellensystem (Koaxial-Technik), Tuchwelle aus verzinktem Stahlblech (Ø 90 mm), mit innenliegender Antriebswelle aus Aluminium (Ø 67 mm). Bedienung mittels Elektro-Antrieb.

• Technische Daten:

Breite: Rasterbreite von 100 cm bis 450 cm

Ausfall: von 100 cm bis 450 cm

Dachneigung: von 0° bis 45° (Dachneigungswinkel größer 45° auf Werksanfrage)

• Bedienung:

Elektro-Antrieb: mit elektronischer Drehmomentabschaltung und externem Endschalter sowie Thermoschutz.

Elektro-Antrieb mit integriertem Funkempfänger und Handsender.

• Montage (Lieferung ohne Montageschrauben bzw. Dübel): mit verstellbaren Abstandshaltern (+/- 7mm) in verschiedenen Höhen (100, 125, 150, 175 und 200 mm).
